萬級實驗室通風系統

(一)萬級實驗室通風的必要性

在實驗過程中，經常會產生各種難聞的、有腐蝕性的、特殊的氣體。這些特殊氣體如不及時排除室外，就要造成室內空氣污染，影響實驗人員的健康與安全；影響儀器設備的精度和使用壽命。因此，實驗室通風是實驗室設計中不可缺少的一個組成部分。

萬級實驗室通風與舒適性空調系統的通風設計要求不同，主要目的是提供安全、舒適的工作環境，減少人員暴露在危險空氣下的可能。通風主要解決的是工作環境對實驗室人員的身體健康和勞動保護問題。

實驗室的通風方式有兩種，即局部通風和全室通風。局部通風是在特殊物質產生后立即就近排出，這種方式能以較少的風量排走大量的特殊物質，能量省而效果好，是改善現有實驗室條件可行和經濟的方法，也可能是適應新實驗室通風建設的好方式。對于有些實驗不能采用局部通風，或局部通風滿足不了排風要求時，采用全室通風。

(二)實驗室通風系統的分類

1.按照通風系統作用范圍可分為全室通風和局部通風

(1)全室通風

全室通風是對整個房間進行通風換氣，用送入室內的新鮮空氣把房間里的特殊氣體濃度稀釋到衛生標準的允許范圍內，同時把室內污染的空氣直接或經過凈化處理后排放至室外大氣中。全室通風的效果不僅與全面通風量有關，還與通風房間的氣流組織有關。全室通風的進排風應使室內氣流從特殊物濃度較低地區流向特殊物濃度較高的地區。

全室通風有自然通風和機械通風。常用于室內不設通風柜而且又需排出特殊物質的房間。

(2)局部通風

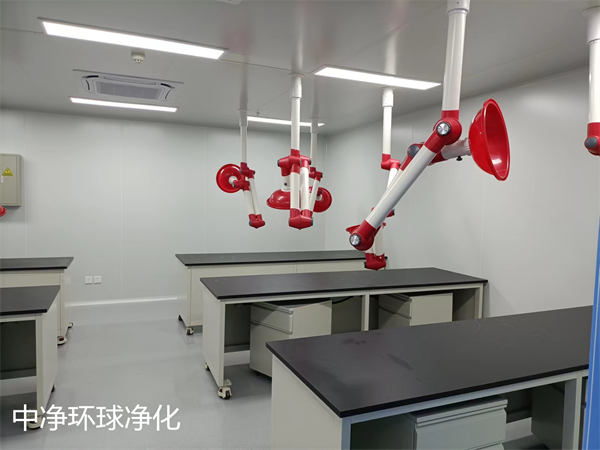

局部通風是采用局部氣流使局部地點不受特殊物的污染，從而營造良好的工作環境。實驗室局部通風一般包含：通風柜通風、桌面式通風柜通風、生物安全柜通風、原子吸收罩通風、萬向排氣罩通風、不銹鋼排氣罩通風、排風試劑柜通風、排風制品柜及其他實驗室排風的儀器設備通風。

2.按照通風系統的作用動力可分為自然通風和機械通風

(1)自然通風

自然通風是利用室外風力造成的風壓，以及由室內外溫度差產生的熱壓使空氣流動的通風方式。

利用室內外的溫度差，即室內外空氣的密度差而產生的熱壓，把室內的特殊氣體排出室外，對于依靠窗口讓空氣任意流動時，為無組織自然通風；對于依靠一定的進風口和出風豎井，讓空氣按所要求的方向流動時，為有組織自然通風。有組織自然通風常見的做法是：在外墻下部或門的下部裝百葉風口，在房間內側設置豎井，它只適用于特殊物質濃度低的房間，適用于室內溫度高于室外空氣溫度的場合。中凈環球凈化可提供實驗室、凈化車間的咨詢、規劃、設計、施工、安裝改造等配套服務。

(2)機械通風

機械通風是依靠風機的動力使室內外空氣流動的方式。

實驗室一般采用機械通風以及機械補風或自然補風相結合的方式。在通風系統設計時，先考慮局部通風，若達不到要求，再采用全面通風，局部通風可以保證在實驗地點合理有效地排除特殊物質，全面通風用來排除散發及殘存在實驗室中的特殊物質，以保證實驗室的衛生環境。另外，還要考慮建筑設計和自然通風的配合。

自然通風滿足不了室內換氣要求時，應采用機械通風，尤其是制品庫等，盡管有了自然通風，為了考慮事故通風，也須采用機械通風。過去常用的做法是，在外墻上安裝軸流風機，但效果較差，盡量避免在有窗的外墻上安裝軸流風機，避免噪聲。對于散發有腐蝕氣體的房間如酸庫等，不宜使用軸流通風機；對于散發易引起火災氣體的房間，須采用防爆通風機。

(三)萬級實驗室通風系統組成

萬級實驗室通風系統一般由通風設備、通風管道、風機等組成。

1.通風設備

實驗室常用通風設備主要有：通風柜、桌面式通風柜、生物安全柜、原子吸收罩、萬向排氣罩、不銹鋼排氣罩、排風試劑柜、排風制品柜及其他實驗室通風的儀器設備等。

2.通風管道

對于一般的普通建筑，若室內排出的氣體沒有腐蝕性，通風管道一般可以采用鍍鋅鋼板。對于產生有腐蝕性氣體的實驗室，風管應采用耐腐蝕材料的PVC風管或玻璃鋼風管。在一般的實驗室通風工程，室內大多采用PVC風管或玻璃鋼風管，室外采用玻璃鋼風管。

3.風機

實驗室通風系統風機主要用于實驗室通風柜排氣罩以及其他方面的通風和換氣，主要有軸流式風機和離心式風機。軸流式風機使用于風壓小、管路短的通風系統，如直接排至窗外或墻外的通風系統；離心式風機適用于管路長的通風系統，如通過風管井或外墻接管排至屋頂。

實驗室常用于腐蝕氣體的通風排放，因此選擇風機時應考慮風機的材質。風機的材質一般分為玻璃鋼、PP、PVC等。塑料風機和玻璃鋼風機是現代實驗室常用的風機機型。玻璃鋼風機具有耐腐蝕、耐高溫、防日曬雨淋等特點。

風機的型號根據風量和風壓選擇。

(1)離心式風機

離心式風機型號繁多，在分析實驗室常用此類風機，風機又分為H_q≤0.98kPa，中壓0.98kPa≤H_q≤2.94kPa，高壓H_q>2.94kPa，在選用風機時，應關注其性能和特點，要求具有以下特點：

a)風量大，效率高；

b)運轉平穩，噪聲低；

c)結構完整，便于維護；

d)拆裝方便。

(2)軸流式風機

軸流式風機有低壓(H_q<490Pa)、高壓(H_q≥490Pa)之分，該風機的特點是結構簡單緊湊，噪聲較小，在規定轉速下，風量風壓穩定，運轉平穩，使用安全可靠，易于安裝，該型風機由風輪、風殼、集風器三部分組成，風機為直接傳動。葉輪由葉片、輪盤和轂組成；機殼由風筒、底座及支板組成，輪轂直接裝在電動機軸上。
