凈化車間設計之并聯型變風量系統應用

      并聯型變風量系統是指并聯式風機動力型變風量末端裝置與變頻空調機組組合而成的系統。

      1.凈化車間設計中并聯型變風量系統末端裝置的結構組成和工作方式

并聯型變風量系統與串聯型變風量系統的主要區別在于前者使用了并聯型變風量末端裝置，后者使用的是串聯型變風量末端裝置，二者之間的根本區別在于風機位置和能耗結構的不同。并聯型是來自于吊頂誘導的二次空氣(室內回風)先經過風機后再與一次風混合,然后送入空調房間，即僅二次風通過風機;而串聯型則是一次風和二次風先混合然后再進入風機。并聯型末端裝置在風機出風口處還設有止回閥，防止空氣倒流。

在運行中，并聯型末端裝置和串聯型末端裝置的運行方式有較大區別。并聯型末端裝置內置風機采用間斷式運行方式，隨著空調房間的負荷變化來起停風機。由于只有二次風經過風機，風機處理的風量小,因此風機動力小，工作噪聲小和電耗低。

2．凈化車間設計中并聯型變風量系統的工作特點及運行控制

 （1）并聯型變風量系統的工作特點及使用環境。并聯型風機動力型變風量系統的工作特點如下:

1）風機在正常制冷模式下不工作,耗電少。

2）在過冷模式下,風機開始工作,能源回收,提供第一級制熱。

3）制熱模式下如需進一步提升送風溫度時，起動第二級制熱。

4）風機與一次風風閥獨立工作,分別提供回風和一次風風量。

5）風機風量小于送風量,風機尺寸和噪聲較小。

6）系統全年送冷風。

并聯型風機動力型變風量系統的使用環境:主要應用于凈化車間的外區，或負荷變化較大的區域，通常選用末端再熱型;對于需要“過冷再熱”的內區使用帶加熱器的并聯型風機動力型的末端裝置，不同的內區可以進行靈活配置，如部分內區可以使用單風道型末端裝置，一部分內區可以使用帶加熱環節的并聯型風機動力型末端裝置；當小風量和最小風量供冷時，同時要考慮改善空調房間內的氣流分布，可以選用無加熱環節的并聯型風機動力型末端裝置。

     （2）并聯型變風量系統的運行控制。當空調區域需要熱負荷時，一次風為最小設定送風量，送入空調房間的總風量為最大送風量的 50%～67%，當空調區域需要冷負荷時，增加一次風量并降低送風溫度來滿足空調房間的冷負荷需求。當供給冷量達到某一定值時,DDC 輸出信號控制末端裝置的風機停止，完全使用一次風來滿足房間的冷量需求。為防止一次風倒流到吊頂空間，末端裝置內設置了防倒流裝置。系統運行時，要盡量避免風機頻繁起停,保證系紡穩定和減少室內噪聲。

并聯型變風量末端運行中，一次風通道與風機通道并聯，彼此獨立，不在同一時段運行，一次風側夏季供冷，循環風機側冬季供熱,所以一次風側送風按供冷選擇，風機側的風量按最大風量的一個確定比例，一次冷風為最小值時（滿足最小新風需求)，再熱裝置投入使用。它是一種調節冷風流量、定熱風流量的末端裝置,當風機停止運行時，風機出口的閥門將關閉,防止一次風經風機倒流到吊頂進入房間。

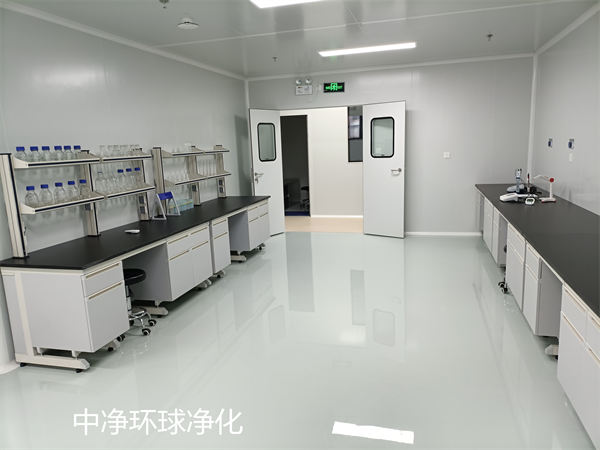

并聯型末端盡管也帶有風機,但由于僅二次回風流經風機，風機動力小而且風機間斷運行。在風機停運時間區間，室內氣流組織會出現較差的情況，所以與串聯型末端裝置相比，并聯型末端不宜用于低溫送風系統。中凈環球凈化可提供無塵車間、凈化車間、GMP車間、無菌車間、實驗室的咨詢、規劃、設計、施工、安裝改造等配套服務。

3.運行工況

并聯式風機動力型變風量末端中風機與風閥并聯內置。當供冷負荷較大時，由變頻空調機組送來的一次風經末端的風閥調節后，直接送入空調區域，并聯型末端裝置中的風機不運行，風機出口止回閥關閉，此時的工作模式類似于節流型變風量末端;當供冷負荷較小或供熱時，起動風機吸入二次回風，與一次風混合后送入空調區域,由于二次回風加大了送風量,保證了小負荷供冷或供熱時室內氣流組織的需要。供熱時一次風量保持最小,加入二次回風,出風溫度維持恒定;小負荷供冷時同樣有二次回風;大負荷供冷時，一次風風量隨冷負荷的增加而增大,但無二次回風，相應出風溫度維持恒定。

并聯式風機動力型變風量系統的運行工況如下:

（1）供冷工況。供冷工況下，一次風（風量)風量隨空調房間的冷負荷的變化而變化,冷負荷加大，一次冷風送風量加大；冷負荷減小，一次冷風送風量減小。在大風量運行時,并聯型末端裝置中的風機不能起動，這種情況相當于單風道型末端裝置；在小風量供冷時,為優化送風的氣流組織，內置風機開始運行,抽取吊頂空間內的二次回風，與一次風混合送入空調房間。在供冷工況下，一次風送風量變化,二次回風定風量,二者混合后還是變風量。

（2）過渡工況。過渡工況下，一次風（冷風）保持最小風量。

（3）供熱工況。供熱工況下，一次風保持最小風量。

4.采用風機動力型末端裝置和單風道型末端裝置的應用環境

風機動力型末端裝置+變頻空調機組和單風道型末端裝置+變頻空調機組組態的變風量空調系統的應用場合如下:

（1）單風道單冷型。典型應用于常年需要制冷的場合。

（2）單風道末端再熱型。典型應用于凈化車間的外區，可制冷和制熱。

（3）并聯風機型。典型應用于凈化車間的外區，或負荷變化較大的區域，通常選用末端再熱型。

（4）串聯風機型。典型應用于會議室、實驗室和大廳等要求恒定送風量的場合，通常選用末端再熱型。

5.一個并聯型風機動力型末端裝置的使用及說明

以 TVS 系列并聯型風機動力型末端裝置的使用為例對該類末端裝置作一些補充說明。

末端裝置專為對噪聲環境要求較高的場所和環境而開發設計。隨著對室內空氣品質關注程度的提高，很多供暖、通風、空調系統的設計者都強調室內微粒子污染對空調環境的影響。作為房間污染源之一的噪聲污染常常重視不夠。TVS系列并聯型風機動力型末端裝置可以在為空調房間提供恒定氣流的同時，還能夠較好地消除傳到空調房間的風機噪聲。

低噪聲（125～250Hz）在整個房間噪聲值中分量的權重較大，TVS系列并聯型風機動力型末端裝置經特殊設計降低了低頻噪聲值，同時還降低了變風量氣流調節閥在動作時發生的噪聲波動。

與TVS末端裝置配合使用的 DDC 和差壓變送器和風閥執行器裝配在同一個單元中(箱體內)。

TVS末端裝置的特點如下:

（1）廠商提供對末端裝置進行控制的DDC，該 DDC和末端裝置的空間集成于一體，省卻了與工廠安裝聯系所帶來的配合和難題。

（2）由廠商調試DDC，并進行軟件下載、參數設置、地址設定和測試，節省了系統起動時間。

（3）設計靈活，應用環境較為靈活，配置的可選項能夠對各類客戶及應用環境進行較好的配合適應。

（4）集成式模塊組合，控制器、差壓變送器和風閥執行器預先裝配。
